汽車發動機測試應用方案--------Hand adapter
在發動機測試的過程中，由于被測發動機的測試接口多種多樣，并且插拔起來非常不方便，另外，測試主機的測試接口與被測發動機的接口是不一致的，所以如何制作轉接成為了測試發動機的一個重要因素。
德國adaptronic公司致力于汽車線束測試行業擁有幾十年的經驗，在國內外有許多客戶在使用其測試系統以及轉接系統進行測試。
自由訪問被測試的產品
采用工程塑料材質的黑色適配器殼體
邊緣和角落為斜面的
軸電纜插座

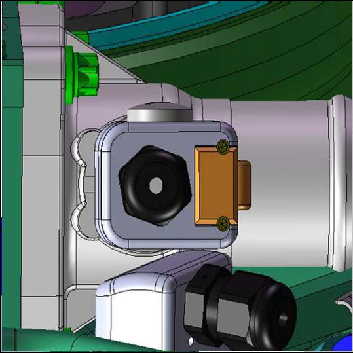

M16電纜封套

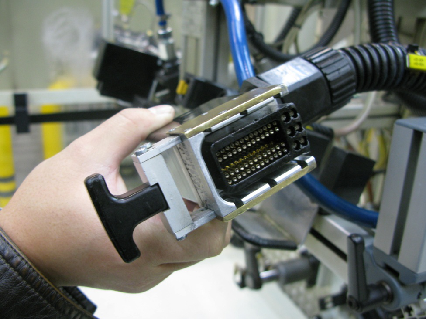

標準機箱助拔器(圖a)
測試點分配在一個10毫米直徑的電纜封套中(圖b)

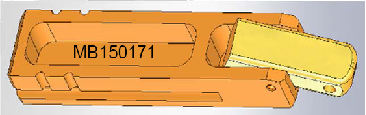

(圖a)
(圖b)
鋁材質的主體，接觸載體采用工程塑料的材質
滑動鎖可夾緊固定(帶插接鎖定裝置)
仍然可以配備所有其他的額外選件

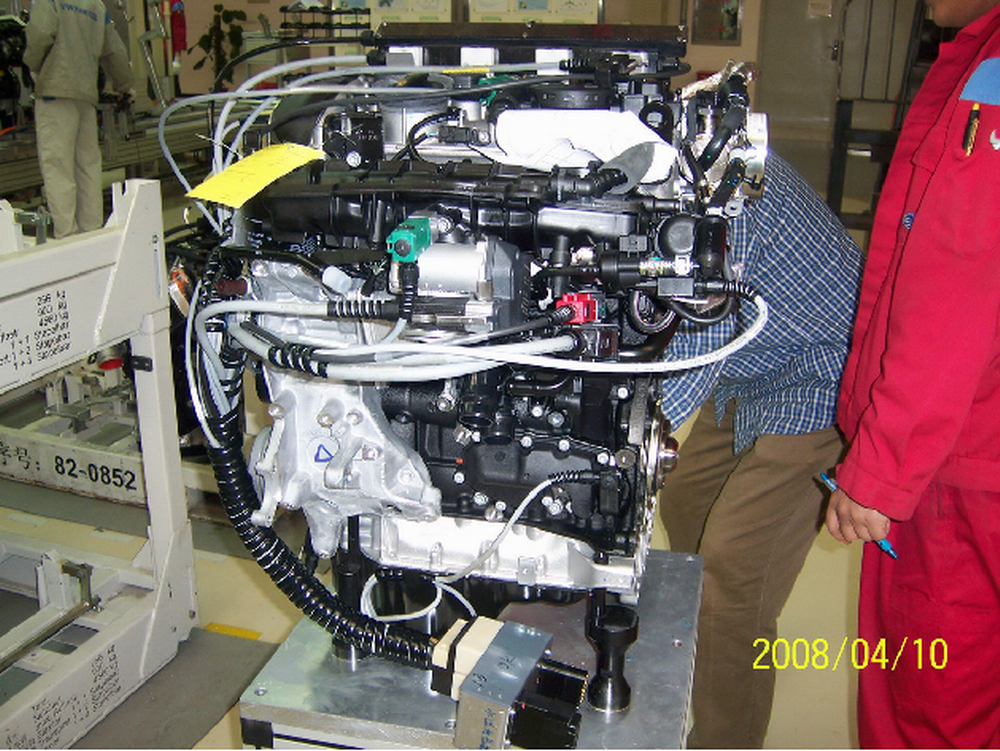

北京奔馳發動機測試現場
被測發動機帶線束：

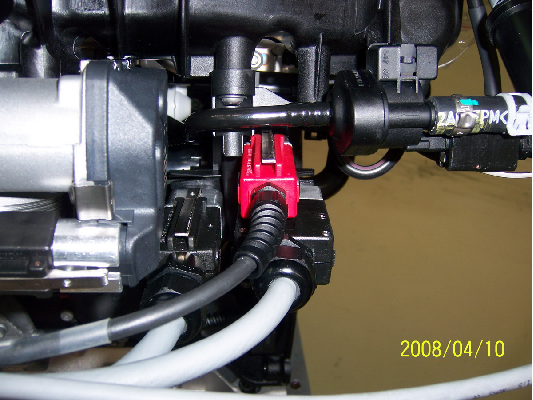

需要制作的轉接是與發動機線束相對應的轉接適配器，并連接到測試主機的接口上。這樣方便進行插拔，測試起來更加方便。
一汽大眾發動機測試現場
被測發動機不帶線束
被測發動機不帶線束：

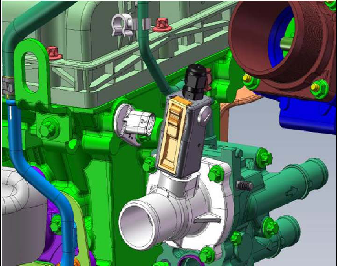

需要制作的轉接是與發動機上連接器接口相對應的轉接適配器，并連接到測試主機的接口上。

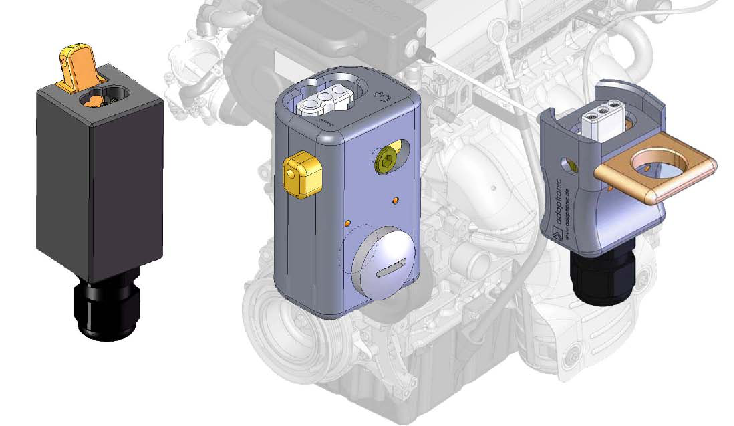

寶馬汽車發動機冷試轉接適配器：
寶馬汽車發動機預測臺：
汽車線束測試應用方案--------Test Table System
測試系統構成

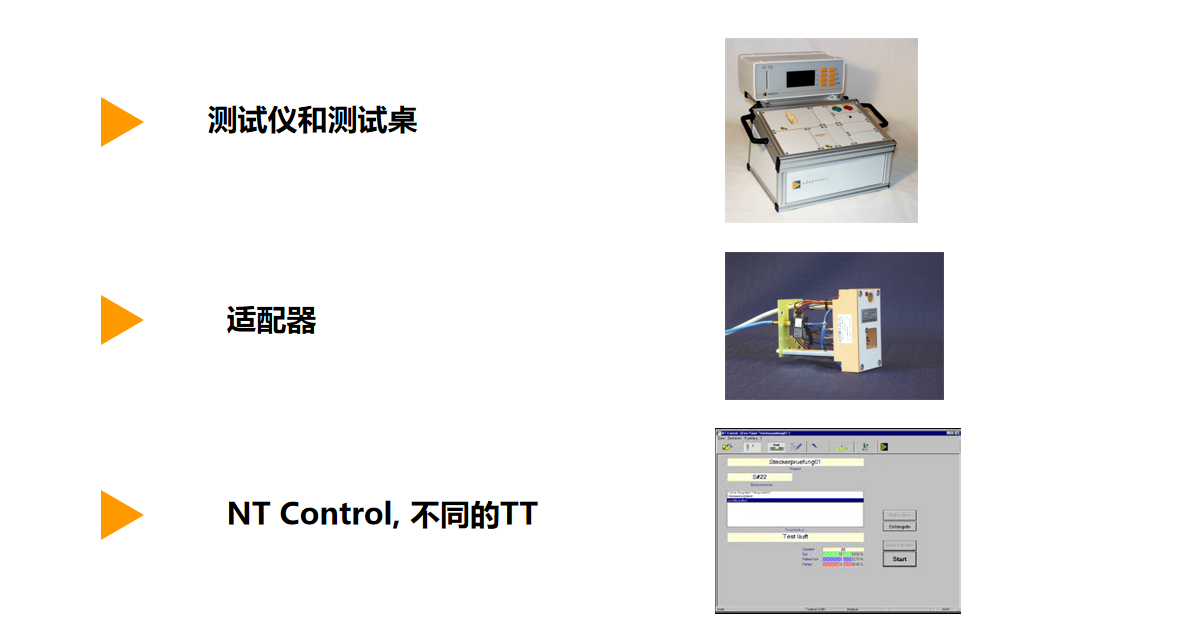

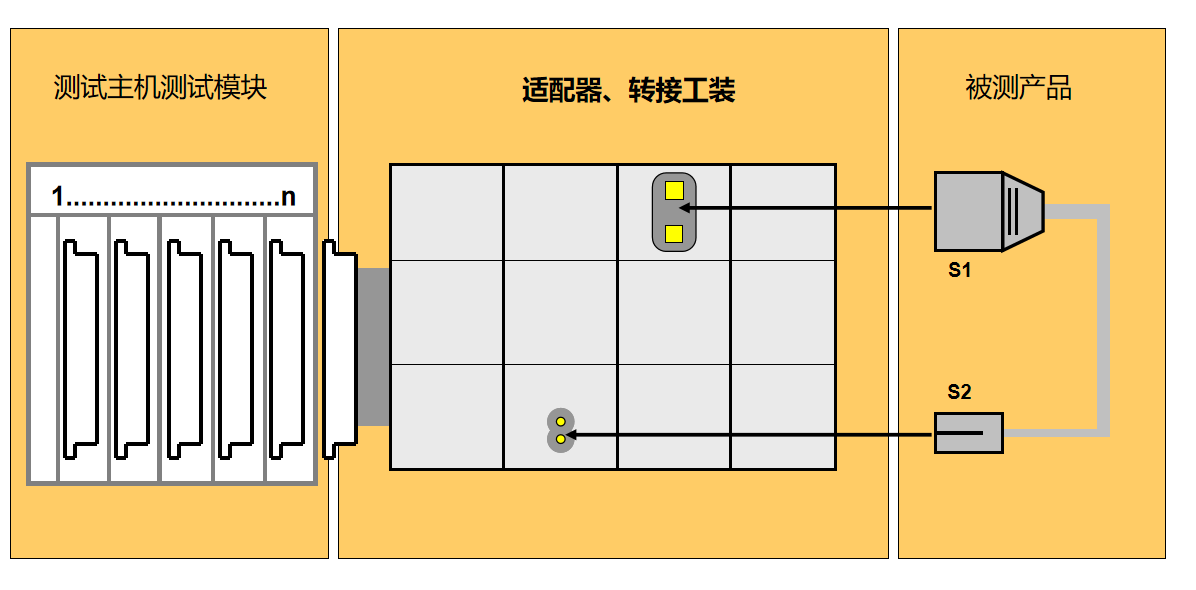

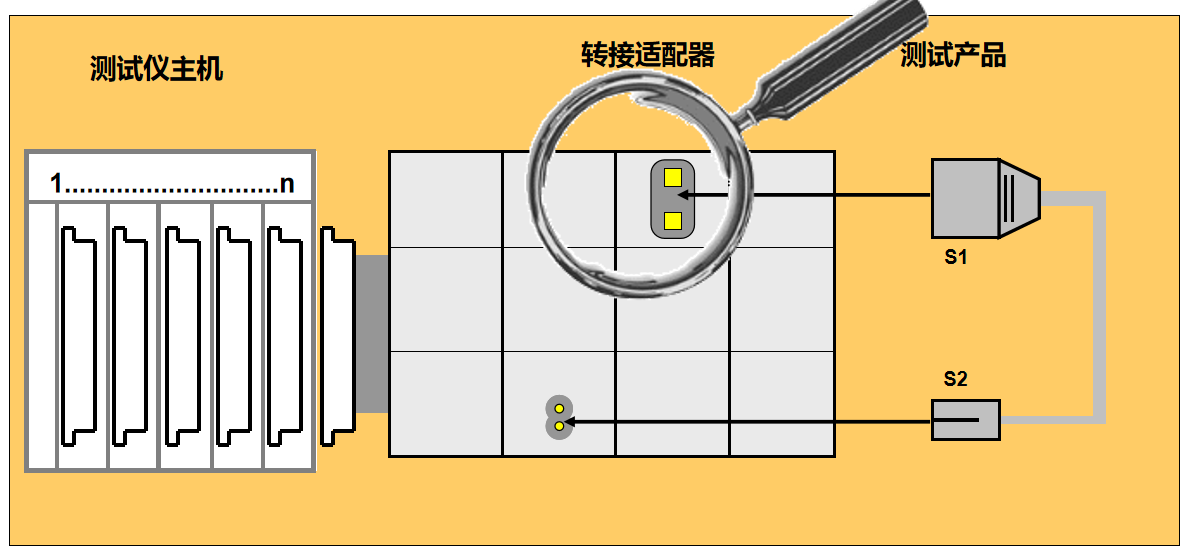

測試原理
測試桌
標準測試桌設計圖

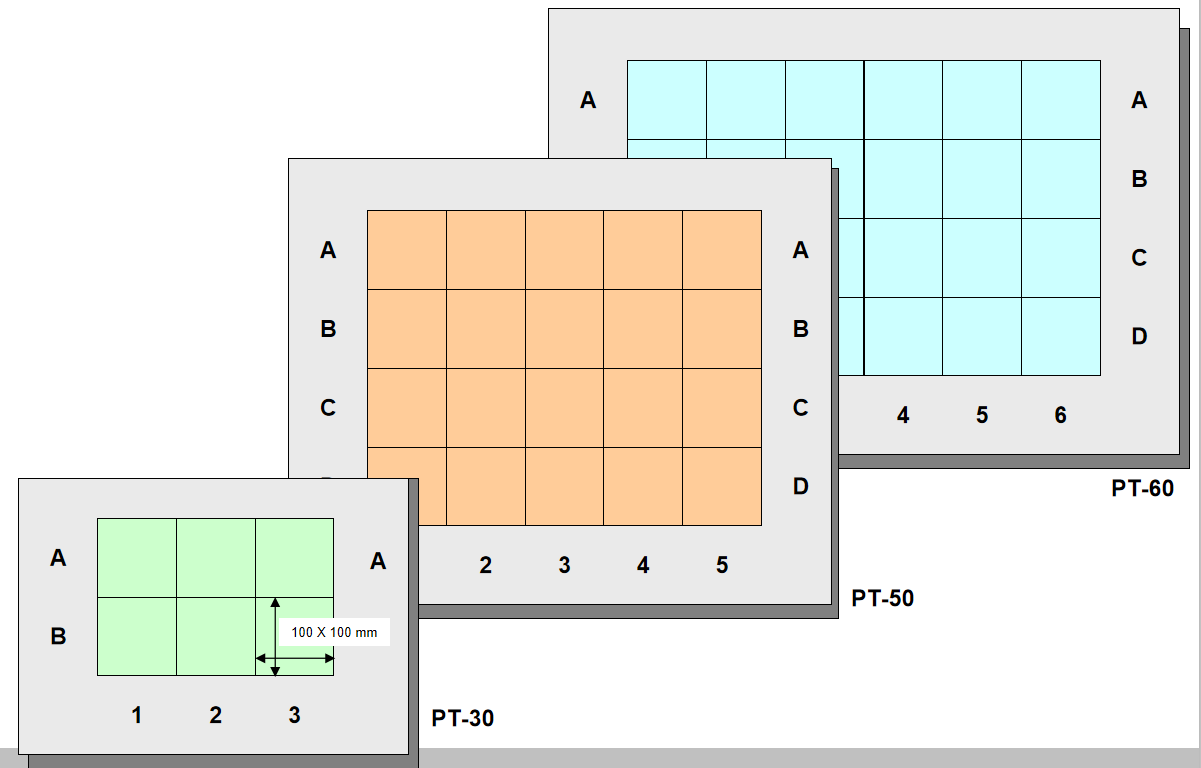

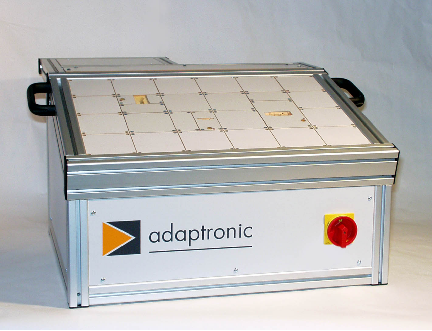

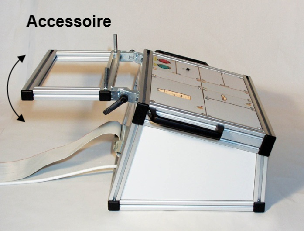

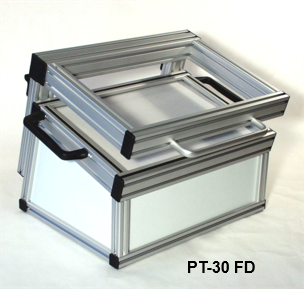

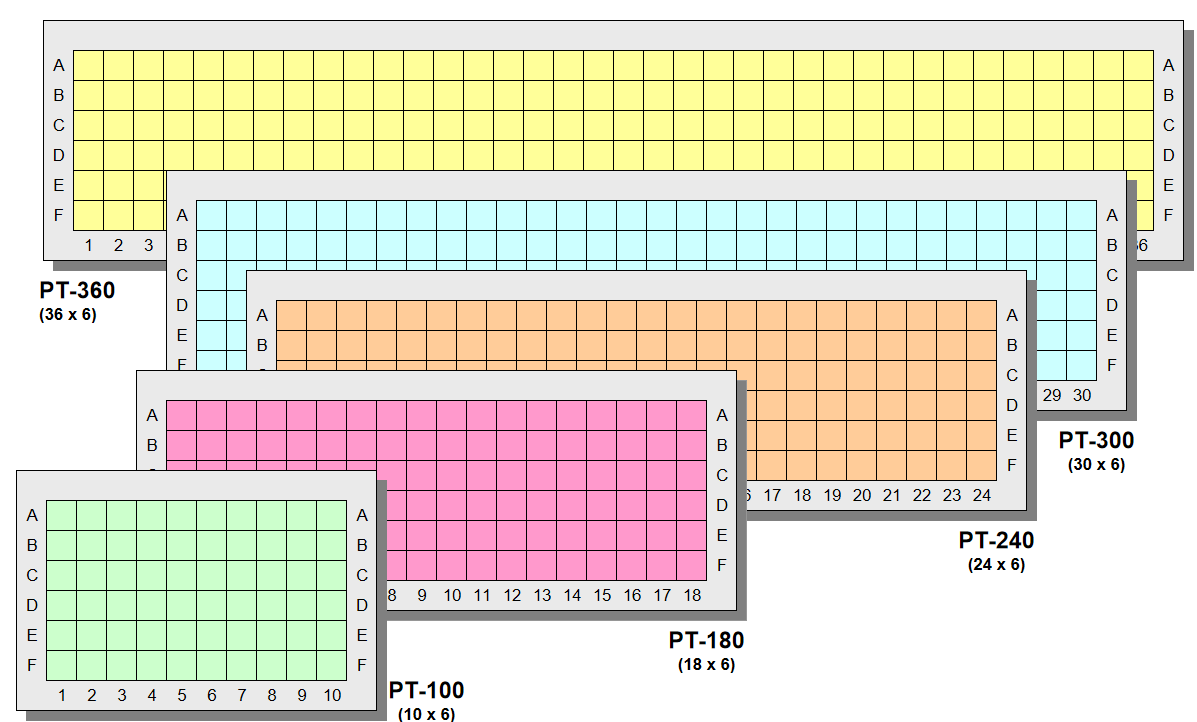

PT-30 桌面式轉接桌
PT-60 桌面式轉接桌
桌面轉接桌 PT-60 與 AT 1600 或AT 4000適配器一起,是佳的大批量小插件測試解決方案
24 適配器100 x 100 mm

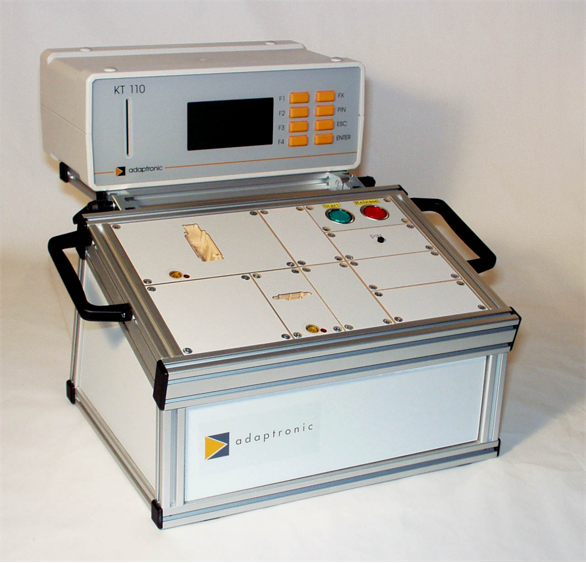

控制臺采用 KT 110 (如圖) 或 KT 310

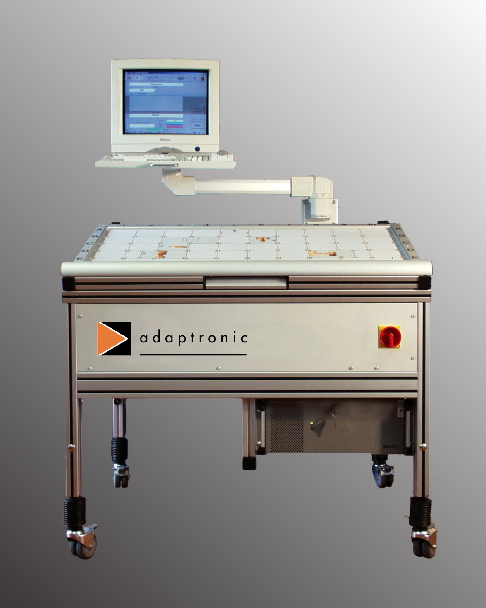

測試桌
標準尺寸 1 m, 1.8 m, 2.4 m, 3 m, 3.6 m 及指定其他尺寸
桌面高度可調節
可移動萬向輪
可配置轉接工裝懸掛系統
集成化壓力控制系統
內部空間可用來承載測試機或測量單元
托架(e.g. 放置打印機)
選件:
顯示器和鍵盤托架
適配器預留開口
配置工業PC控制系統
狀態燈

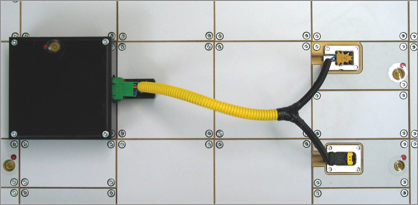

安全氣囊適配器

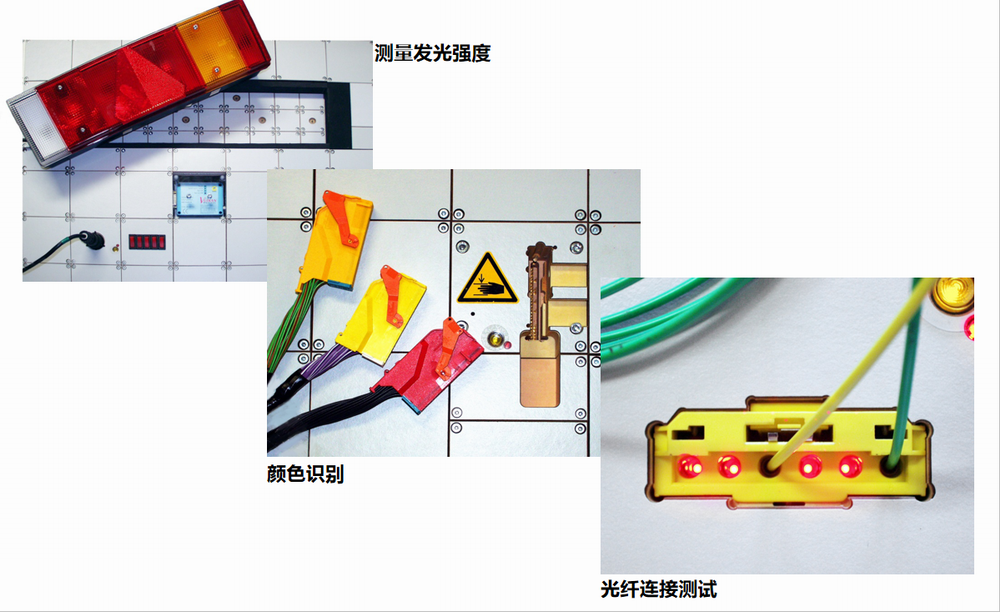

各種不同的小孔插件

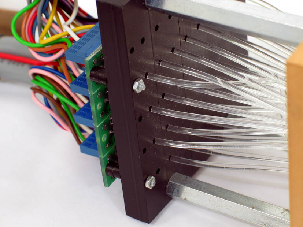

光纖連接測試
轉接器
測試桌和被測件的接口

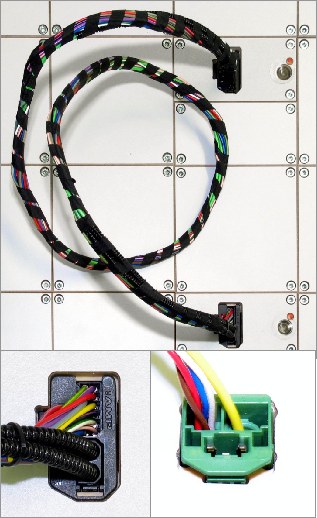

轉接適配器 —— 測試桌和被測件的接口

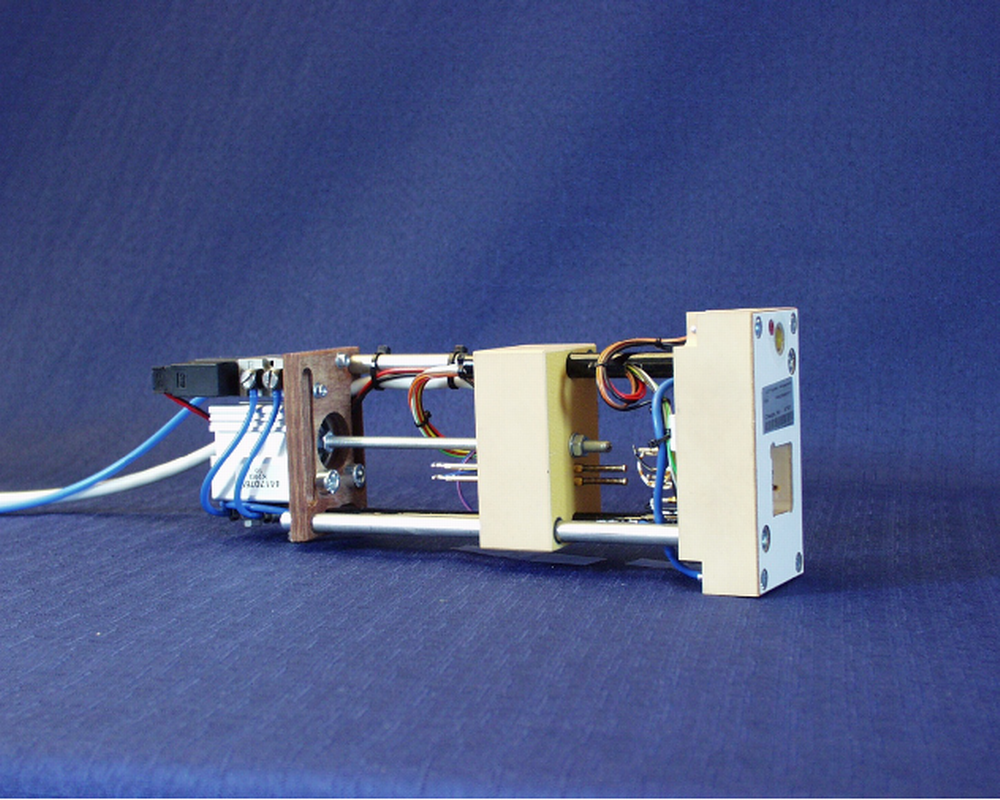

Adapter AT 4000
AT 4000 Adapter Variants
Adapter System AT 4000

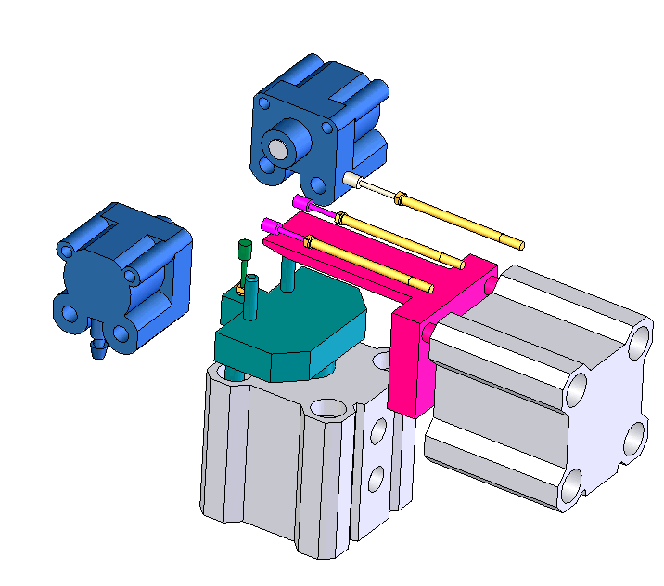

按下彈出測試
初始化位置 測試位置
Adapter system AT 4000

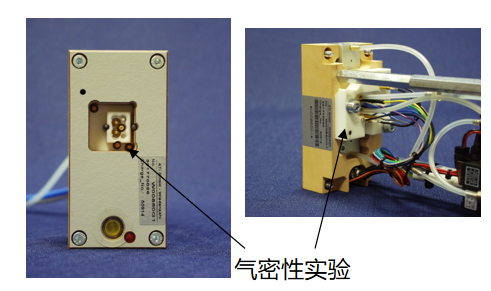

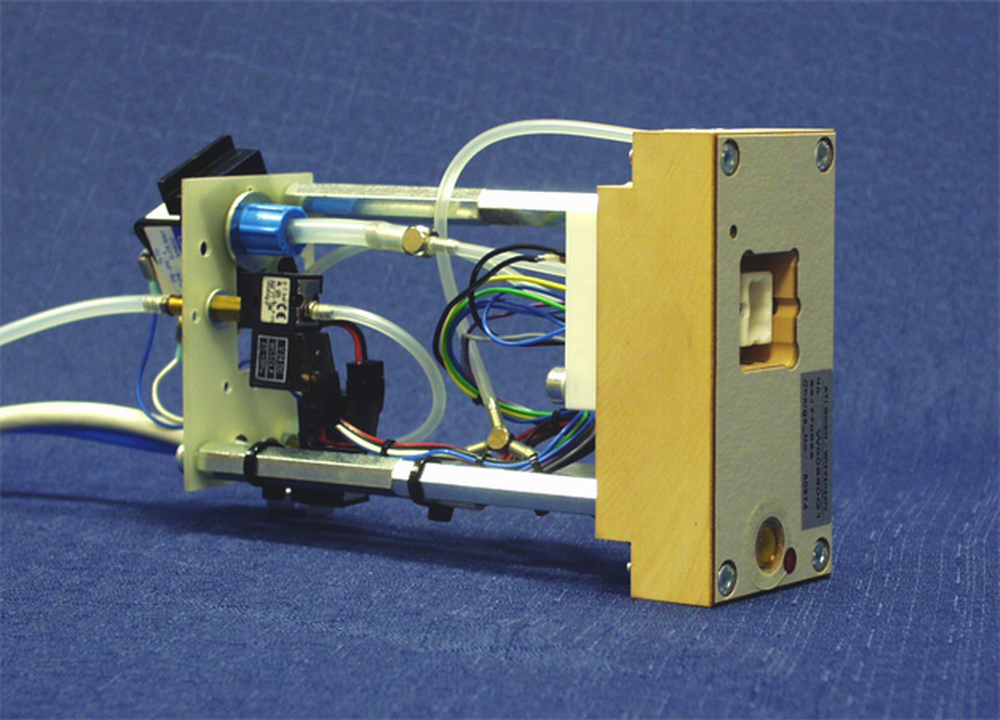

氣密性測試
(Test of the sealer)

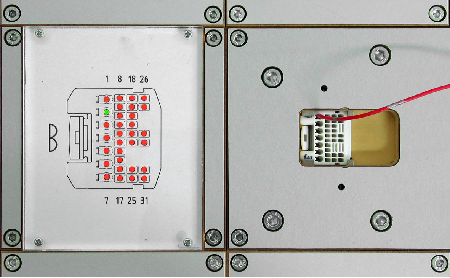

在線式轉接座 AT 4000 及顯示模塊
空間確認
單一終點檢測
間隔閉合
位置間隔檢測
印字準備
可視化裝配

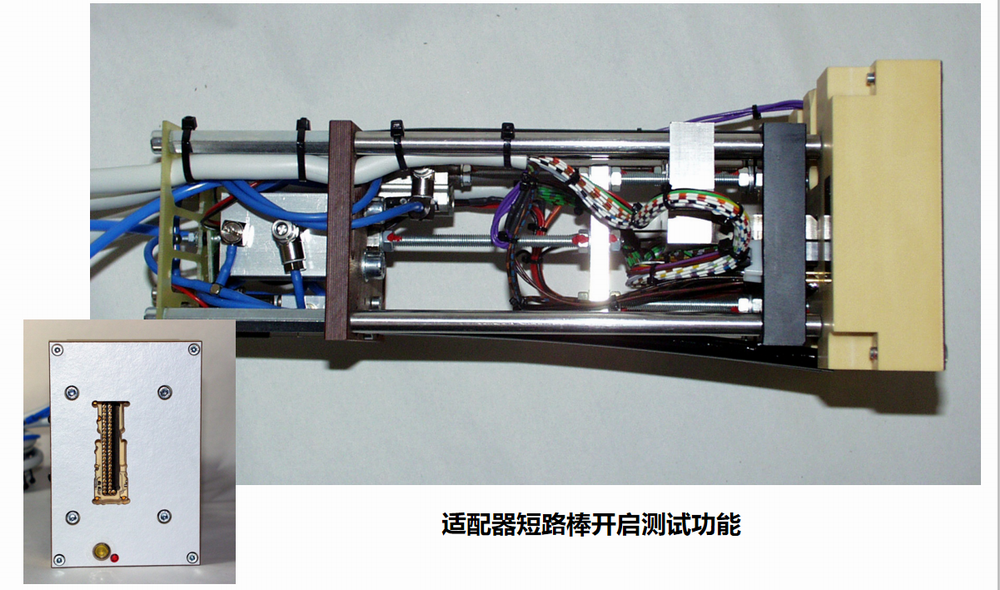

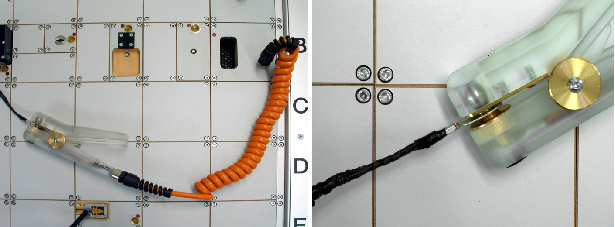

適配器短路棒開啟測試功能

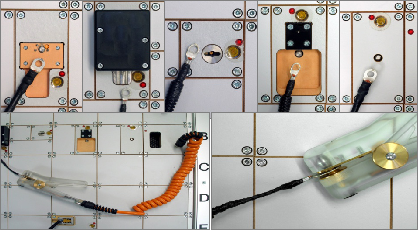

金屬圈端子——六種轉接形式

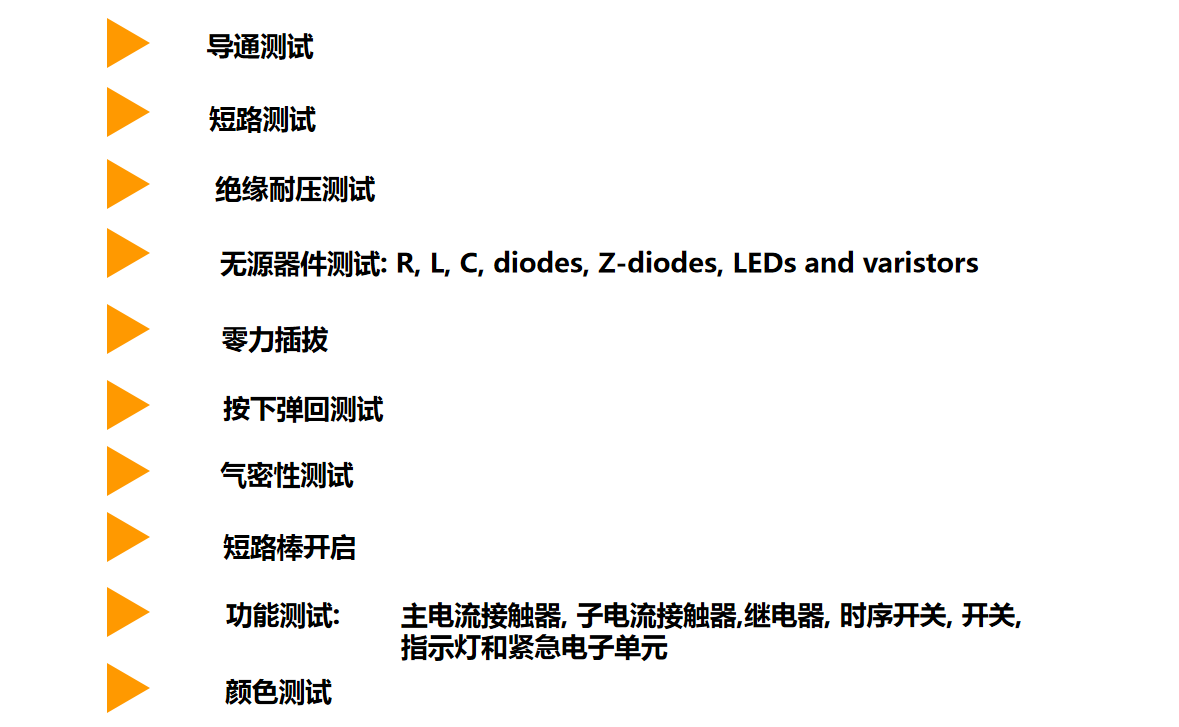

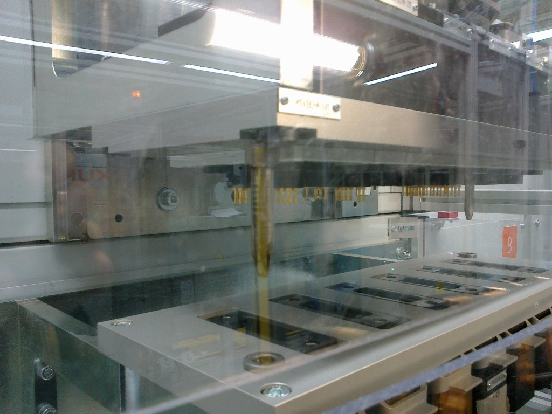

測試任務

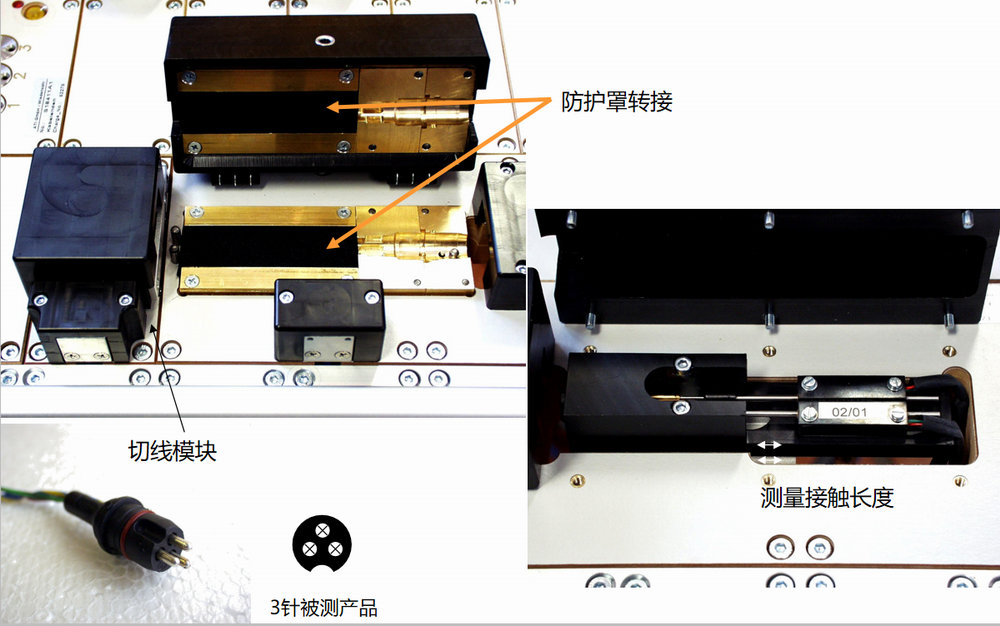

測量位置及防護罩連接
標記打標
標記有缺陷的UUT
